 اینورتر M100 برند LS: راهنمای کامل

معرفی درایو M100 برند LS و ویژگی‌های کلیدی آن

اینورتر M100 برند LS یکی از محصولات اقتصادی شرکت  LS در زمینه کنترل موتور می باشد علاوه بر این  جایگزین درایو IC5 شده که در دو مدل Standard  و Advance  تولید می شود.

شرکت ایمن سان به عنوان تنها شرکت دارای خدمات پس از فروش معتبر در زمینه درایو M100  با گارانتی معتبر شرکتی می باشد با ما تماس بگیرید

تفاوت مدل استاندارد و پیشرفته درایو M100

سری standard

• اقتصادی تر
• دارای سه ورودی دیجیتال

سری advance

• قابلیت اتصال به شبکه Modbus rtu
• دارای پنج ورودی دیجیتال

قابلیت اطمینان و دوام بالای درایو M100 LS

یکی دیگر از نقاط قوت درایو M100 LS، قابلیت اطمینان و دوام آن است چراکه با طراحی مقاوم و کیفیت ساخت عالی، این درایو می‌تواند در شرایط سخت نیز به خوبی عمل کند.

مزیت اینورتر M100  نسبت به درایو IC5A

• استفاده از فیلتر EMC (کلاس C2 )برای جلوگیری از تداخل الکترونیکی

• دارای داینامیک برک داخلی در توان های 1.5 و 2.2 کیلو وات

• استفاده از منوی سریع (QUICK MENU  ) جهت دسترسی راحت به پارامتر ها

• دارای قابلیت DIN RAIL جهت نصب راحتتر در تابلو برق

• نصب ساید بای ساید به جهت صرفه جویی در فضای نصب

• دارا بودن کیپد خارجی به صورت نصب روی درب تابلو

• مخفی شدن پارامتر های حفاظتی جهت جلوگیری از دستکاری های غیرمجاز



مشخصه فنی اینورتر M100  برند LS



مدل	نام درایو	جریان (A)	عرض(mm)	ارتفاع(mm)	عمق(mm)
SV0001M100-1	درایو 100 واتM100	0.8	85	145	100
SV0002M100-1	اینورتر 200 وات M100 LS	1.4	85	145	100
SV0004M100-1	درایو M100 0.37KW ال اس	2.4	85	163	123
SV0008M100-1	VFD M100 0.75KW LS	4.2	85	163	123
SV0015M100-1	درایو M100 1.5KW LS	7.5	100	190	140
SV0022M100-1	اینورتر M100 2.2KW ال اس	10.0	100	190	140

جهت آشنایی با مشخصات درایو می توانید فایل کاتالوگ اینورتر M100 برند LS را دانلود کنید

کاربردهای درایو M100 شرکت LS در صنایع مختلف

درایو M100 LS به دلیل ویژگی‌های خاص خود، در صنایع متنوعی کاربرد دارد.

استفاده از اینورتر M100 برند LS در صنعت خودروسازی

این درایو در صنعت خودروسازی برای کنترل موتورهای برقی و دیگر سیستم‌ها بسیار مورد استفاده قرار می‌گیرد. از آنجا که دقت و سرعت در این صنعت بسیار مهم است، M100 LS گزینه مناسبی است.

کاربرد درایو M100  برند LS در سیستم‌های کنترل صنعتی

در سیستم‌های کنترل صنعتی، این درایو برای بهینه‌سازی روند تولید و کاهش هزینه‌ها بسیار مؤثر است. همچنین، قابلیت برنامه‌ریزی آن باعث می‌شود تا تنظیمات دقیقی صورت گیرد.

نقش اینورتر M100 LS در خطوط تولید پیشرفته

در خطوط تولیدی که به دقت و سرعت بالا نیاز دارند، درایو M100 LS می‌تواند نقش کلیدی ایفا کند. این درایو به آسانی با سیستم‌های موجود ادغام می‌شود.

راهنمای نصب و راه‌اندازی درایو M100 LS

نصب و راه‌اندازی درایو M100 LS نیاز به دقت و توجه دارد و مراحل زیر می‌تواند به شما در این زمینه کمک کند.

مراحل راه اندازی اینورتر M100 برند LS

1. بررسی مستندات: قبل از شروع، مستندات مربوط به محصول را مطالعه کنید.
2. آماده‌سازی سیستم: سیستم برق و ارتباطات را آماده کنید.
3. نصب سخت‌افزار: درایو را به طور صحیح نصب کنید.

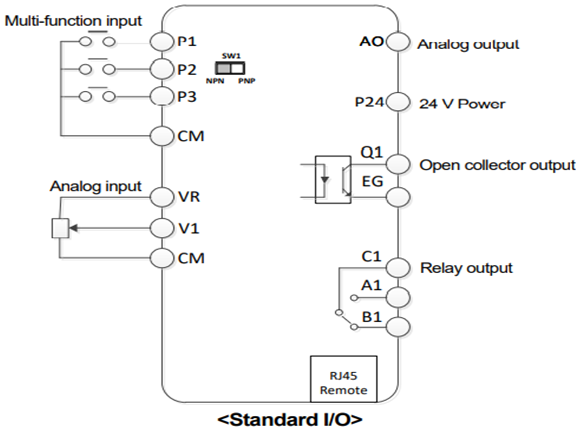

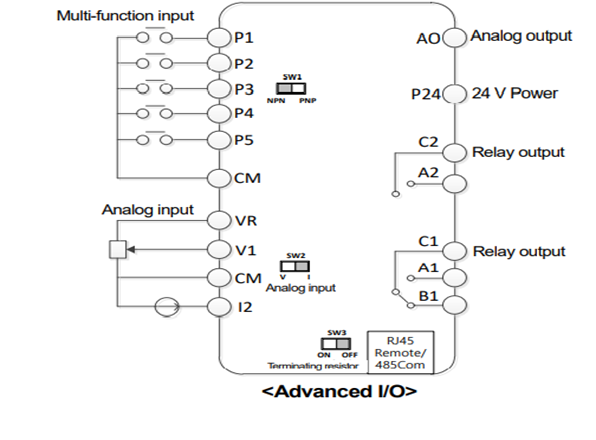

ترمینال‌های فرمان اینورتر در مدل‌های Advanced  و  Standard



معرفی ترمینال‌های ورودی‌کنترلی اینورتر M100



ترمینال	وظیفه	خصوصیات
P1~P5	ورودی Multi-function T/M 1-5	تعریف کارخانه‌ای این ورودی‌های دیجیتال بصورت زیر می‌باشد : P1 : Fx(چرخش راست گرد) P2 : Rx(چرخش چپگرد) P3 : Emergency Stop P4 : Fault Reset P5: Jog operation
CM	ترمینال مشترک	پایه صفر یا مشترک ورودی‌های دیجیتال و آنالوگ می‌باشد
VR,CM	منبع تغذیه 10ولتی DC	ولتاژ خروجی: 12V حداکثر جریان خروجی: 10mA پتانسیومتر:  1~5 K
V1	ترمینال ورودی ولتاژ آنالوگ 0-10 V	حداکثر ولتاژ ورودی : 10 ولت
I2	ترمینال ورودی انالوگ جریانی 0-20 mA	0~20mA  ورودی مقاومت داخلی 250 اهم (قابل انتخاب توسط سوییچ SW2)



معرفی ترمینال‌های‌خروجی‌کنترلی ‌اینورتر M100

T/M	وظیفه	خصوصیات
AO,CM	ترمینال خروجی آنالوگ ولتاژی 0تا 10ولت	حداکثر ولتاژ خروجی : 10[V] حداکثر جریان خروجی :10 mA
Q1,EG	ترمینال خروجی دیجیتال چند منظوره (ترانزیستوری)	کمتر از DC 26V , 100 mA
RJ45	سوکت شبکه	سوکت شبکه RS485
24,CM	منبع تغذیه 24ولت	حداکثر جریان خروجی : 100mA
A1,C1	ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)	کمتر از AC 250V , 1A کمتر از DC 30V , 1A
	ترمینال خروجی رله‌ای چند منظوره (کنتاکت بسته)
	ترمینال خروجی رله‌ای چند منظوره (کنتاکت باز)

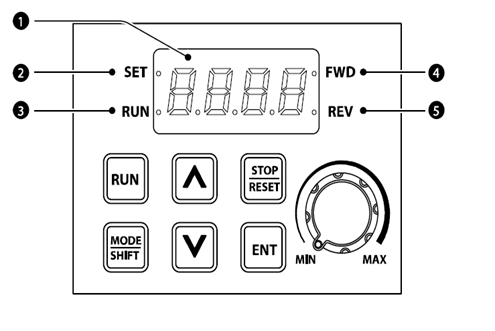

آشنایی با کیپد M100 برند LS

شماره	نام	عملکرد
1	نمایشگر دیجیتالی	وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می دهد.
2	نشان دهنده ست شدن مقدار	LED درطول مقداردهی پارامتر چشمک می‌زند
3	نشانگر RUN	LEDدر حین عملیات روشن می شود ودر زمان شتاب یا کاهش چشمک می زند
4	نشانگر راستگرد	LED در زمان چرخش راستگرد روشن می شود
5	نشانگر چپگرد	LED در زمان چرخش چپگرد روشن می شود

معرفی دگمه های اینورتر M100

شماتیک کلید	نام کلید	شرح عملکرد
	استارت	برای ران کردن دستگاه استفاده می شود.
	توقف / ریست	STOP: اینورتر متوقف می شود. RESET: فالت ها و خطای اینورتر را ریست می کند
	[▲]دگمه , [▼]دگمه	بین پارامترهای سوییچ می کند یا مقدار یک پارامتر را زیاد یا کم می کند
	شیفت / مود	“با این دگمه بین گروه‌ها جابجا انجام می شود یا برای تنظیم یا تغییر پارامتر، دگمه را فشار دهید.”
	اینتر	برای ورود به حالت تنظیم پارامتر، اعمال پارامتر تنظیم‌شده و ورود به صفحه اطلاعات عملیاتی از صفحه اعلان خطا در زمان بروز خطا استفاده می شود
	ولوم	برای تنظیم فرکانس استفاده می شود.



معرفی گروه‌های اصلی اینورتر M100

شرخ	صفحه نمایش	گروه پارامتری
پارامترهای اساسی را برای عملکرد اینورتر پیکربندی می‌شود.	–	Operation
پارامترها را برای عملیات اصلی پیکربندی می کند. این پارامترها شامل JOG ، torque boost و سایر پارامترها.	dr	Drive
پارامترهای عملیات اصلی (شامل پارامترهای موتور و پارامترهای multi-step frequency) را پیکربندی می کند.	ba	Basic
الگوهای افزایش یا کاهش سرعت، محدودیت‌های فرکانس و غیره را پیکربندی می‌کند.	Ad	Advanced
عملکردهایی مانند فرکانس حامل یا speed search را پیکربندی می‌کند.		Control
ویژگی‌های مربوط به ترمینال ورودی‌ چند منظوره دیجیتال و ورودی‌های آنالوگ را پیکربندی می‌کند.	ln	Input Terminal
ویژگی های مربوط به ترمینال خروجی مانند رله ها و خروجی های آنالوگ را پیکربندی می‌کند.	OU	Output Terminal
ویژگی‌های ارتباطی را برای RS-485 و سایر گزینه‌های ارتباطی پیکربندی می‌کند. *فقط برای مدل های ADVANCED موجود می باشد.		Communication
توابع  کنترل PID را پیکربندی می‌کند.	AP	Application
ویژگی های حفاظت موتور یا اینورتر را پیکربندی می کند.	PR	Protection
ویژگی های مرتبط با موتور ثانویه را پیکربندی می‌کند. *گروه موتور ثانویه (M2) تنها زمانی روی صفحه کلید ظاهر می‌شود که یکی از پایانه های ورودی چند منظوره روی عدد 12 تنظیم شود.		Secondary Motor (2ndMotor)
پیکربندی ویژگی‌های مختلف مانند تنظیمات پارامتر	CF	Configuration

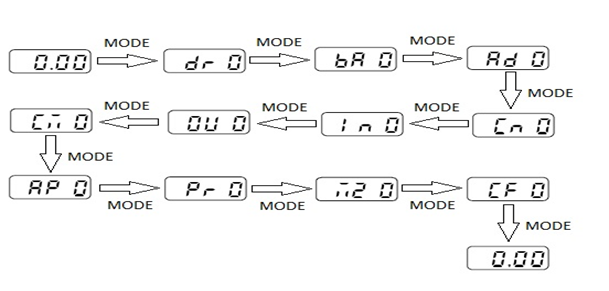

روش جابجایی بین گروه‌های اصلی درایو M100

  توجه : اگر برای اولین بار می‌خواهید پارامترهای اینورتر را تنظیم نمایید ابتدا مراحل زیر را اجرا کنید : 1- دکمه جهت‌دار پایین را یک بار فشار دهید، بعد از اجرای این مرحله متن OGr را مشاهده خواهید کرد . 2- بعد از اجرای مرحله یک، دکمه ENT را فشار دهید در این حالت مقدار0  را مشاهده خواهید کرد. 3- با دکمه جهت‌دار بالا، مقدار صفر را به یک تغییر دهید. 4- بعد از اجرای مرحله 3، دکمهENT را دوبار فشار دهید. 5- برق ورودی اینورتر را قطع نمایید و منتظر شوید تا نمایشگر خاموش گردد سپس دوباره اینورتر را به برق وصل نمایید، حالا اینورتر آماده به کار می‌باشد. بعد از وصل نمودن برق ورودی اینورتر روی نمایشگر مقدار 0.00 نمایش داده می‌شود و در این حالت با فشردن دکمه MODE ، می‌توان بین گروه‌های اصلی جابجا شد.



روش ورود به زیرگروه‌های یک گروه اصلی :

برای انتخاب هر کدام از زیرگروه‌های یک گروه اصلی ابتدا بایستی گروه اصلی مدنظر را انتخاب نماییم، سپس توسط دکمه‌های جهت‌دار بالا یا پایین، زیرگروه مدنظر را انتخاب می‌نماییم. بعد از انتخاب زیرگروه با فشار دادن دکمه ENT وارد آن زیرگروه می‌شویم که در این حالت مقدار آن زیرگروه نمایش داده می‌شود که می‌توان مقدار آن را تغییر داد.

پیکربندی و تنظیمات اولیه درایو M100  برند LS

• پس از نصب، باید تنظیمات اولیه را انجام دهید.
• اطلاعات مربوط به موتور و پارامترهای عملیاتی را وارد کنید.

همچنین جهت آشنایی با پارامتر های M100 می توانید به فایل کاتالوگ فارسی اینورتر ls m100 مراجعه کنید

عیب‌یابی و رفع مشکلات احتمالی درایو M100 LS

در صورت بروز مشکل، می‌توانید:

• بررسی کنید که آیا اتصالات صحیح هستند یا نه.
• از مستندات عیب‌یابی منوال دستگاه کمک بگیرید

خطاهای مهم درایو M100

صفحه کیپد	نام خطا	شرح خطا
	OLt (خطای اور لود)	این متن زمانی نمایش داده می‌شود که تریپ اضافه بار موتور فعال شده و سطح بار واقعی از سطح تنظیم شده فراتر رود. این عملکرد زمانی فعال می‌شود که Pr20 به مقداری غیر از 0 تنظیم شده باشد.
	OCt (خطای جریان اضافه)	زمانی که جریان خروجی اینورتر از 200 درصد جریان نامی فراتر رود
	Ovt (خطای ولتاژ بیش از حد)	زمانی ولتاژ باس DC  از مقدار تعریف شده است افزایش پیدا کند.
	Lvt (خطای کاهش ولتاژ)	زمانی ولتاژ باس DC  از مقدار دیفالت پایین تر می رود.
	GFt (خطای زمین)	زمانی که یک خطای زمین در سمت خروجی اینورتر رخ می‌دهد و باعث می‌شود جریان از مقدار مشخص شده فراتر رود، نمایش داده می‌شود. مقدار مشخص شده بسته به ظرفیت اینورتر متفاوت است
	EtH	بر اساس ویژگی‌های حرارتی Inverse time limit برای جلوگیری از گرمایش بیش از حد موتور نمایان می گردد همچنین این سیستم زمانی که مقدار Pr40 به مقداری غیر از 0 تنظیم گردد، فعال می شود.
	IOL ( خطای OLT  )	این خطای زمانی نمایش داده می شود که اینورتر از بار اضافی و گرمای ناشی از آن ،( بر اساس مشخصه های حرارتی Inverse time limit) محافظت شده است. نرخ بار اضافی مجاز برای اینورتر ۱۵۰٪ به مدت ۱ دقیقه است
	rOt	زمانی که برق ورودی ناپایدار است یا یک قطع مدار شارژ اولیه در حین تأمین برق به اینورتر رخ می‌دهد
	OHt (خطای گرمایش زیاد)	زمانی که دمای هیت سینک اینورتر از مقدار مشخصی بالاتر رود
	ntC	خطا در حسگر دماي IGBT شناسایی می‌شود
	FAn (خطای فن)	زمانی که خطایی در فن خنک کننده ظاهر می شود
	COM (خطای شبکه )	زمانی که ارتباط بین DSP اصلی و CPU ورودی/خروجی برای بیش از 500 میلی‌ثانیه قطع شده باشد
	nbr	هنگام ترمز خارجی ، اگر جریان خروجی اینورتر زیر مقدار تنظیم شده در Ad41 باشد، این خطا نمایش داده می‌شود. OU31 یا OU32 را روی 19 (تنظیم سیگنال ترمز) تنظیم کنید.



نکات مهم در نگهداری و تعمیر درایو M100 LS

برای حفظ کارایی درایو M100 LS، رعایت نکات زیر ضروری است.

برنامه ریزی منظم برای تعمیر و نگهداری درایو M100 LS

یک برنامه منظم برای بررسی و نگهداری درایو به شما در پیشگیری از مشکلات بزرگ کمک می‌کند.

شناسایی و رفع مشکلات رایج درایو M100

شناسایی سریع مشکلات رایج می‌تواند زمان و هزینه‌های تعمیر را کاهش دهدچراکه هیچ خطایی بدون دلیل روی درایو ها ایجاد نمی شود . همچنین در این رابطه میتوانید به لینک رفع مشکلات درایو M100  مراجعه کنید

مقایسه قیمت و ارزش درایو M100 LS

مقایسه قیمت اینورتر M100 LS با رقبا

این درایو نسبت به مدل های آسیایی و اروپایی مشابه دارای خرابی کمتری می باشد. به گونه ای که از هر 700 دستگاه تنها 3 دستگاه به عنوان مرجوعی به شرکت بازگردانده شده است

بررسی گارانتی و خدمات پس از فروش درایو M100   برند LS

هر چند این درایو دارای خرابی کمی می باشد ولی دارا بودن یک گارانتی معتبر شرکتی که تنها توسط شرکت ایمن سان ارائه می شود باعث شده است در مورد یکی از مشتریان این شرکت که به صورت عمده و ماهانه بالای 100 دستگاه خریداری می کند طراحی داخلی این درایو از مبدا مطابق با خواسته مشتری تغییر کند تا جوابگوی نیاز های مشتری باشد. نتیجه‌گیری: انتخابی هوشمندانه برای نیازهای صنعتی شما درایو M100 برند LS با ویژگی‌های خاص و کارایی بالا، گزینه‌ای ایده‌آل برای تمامی نیازهای صنعتی شما است در نتیجه با توجه به کیفیت و قیمت مناسب، این درایو می‌تواند یک سرمایه‌گذاری موفق باشد و جهت خرید عمده درایو M100 برای مصارف صادرات می توانید با شرکت ایمن سان تماس حاصل فرمایید.
